Гравий для водоподготовки применяется в фильтрах очистки воды как поддерживающий, дренажный и распределительный материал. В отличие от сорбентов, ионообменных смол или каталитических загрузок, гравий не используют для химического удаления растворённых примесей. Его основная задача – обеспечить правильную работу фильтрующего слоя, равномерное распределение потока и защиту нижней дренажно-распределительной системы.
Гравий засыпают в фильтры отдельными слоями или используют в составе многослойной загрузки вместе с кварцевым песком, антрацитом, активированным углём и другими фильтрующими материалами. Правильно подобранная фракция помогает удерживать основную загрузку, снижает риск её выноса в дренаж и обеспечивает стабильную промывку фильтра.
В разделе представлены фракции 0,8-2,0 мм, 2,0-5,0 мм, 5,0-10,0 мм, 10,0-20,0 мм и 20,0-40,0 мм. Такой набор позволяет подбирать материал как для верхних мелких слоёв, так и для нижних крупнозернистых дренажных зон. Чем крупнее фракция, тем выше водопроницаемость слоя и тем чаще её используют ближе к нижней части фильтра.

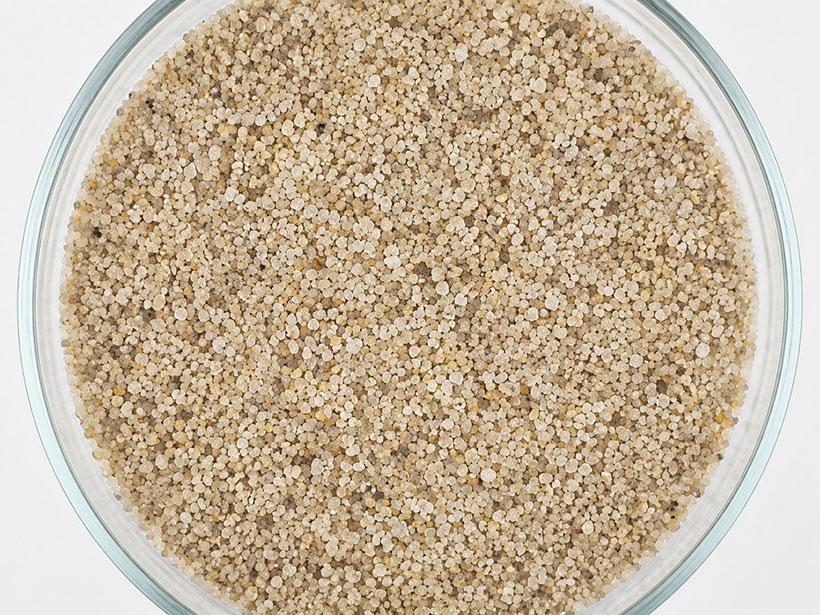

- Гравий фр. 0,8-2,0 мм – мелкая фракция для верхних поддерживающих слоёв и тонкого перехода к основной фильтрующей загрузке

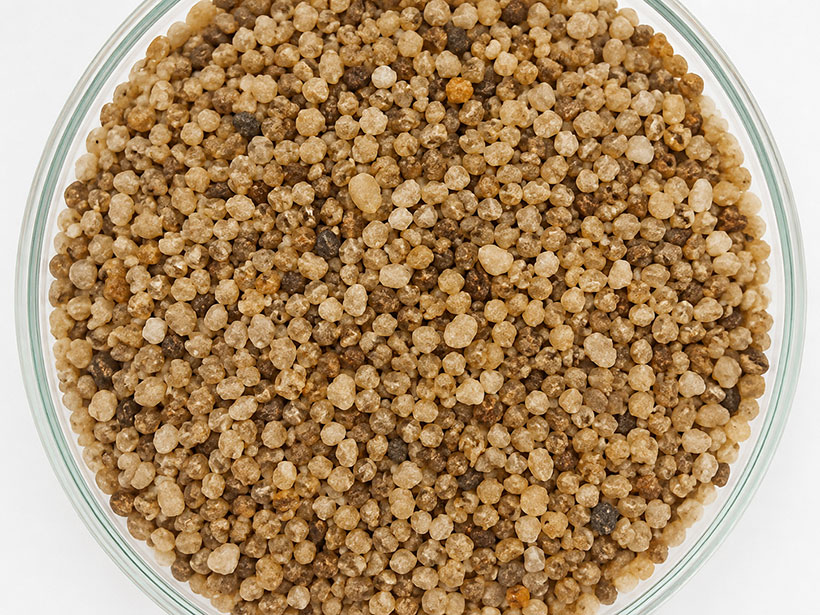

- Гравий фр. 2,0-5,0 мм – универсальная фракция для поддерживающего слоя в фильтрах водоподготовки

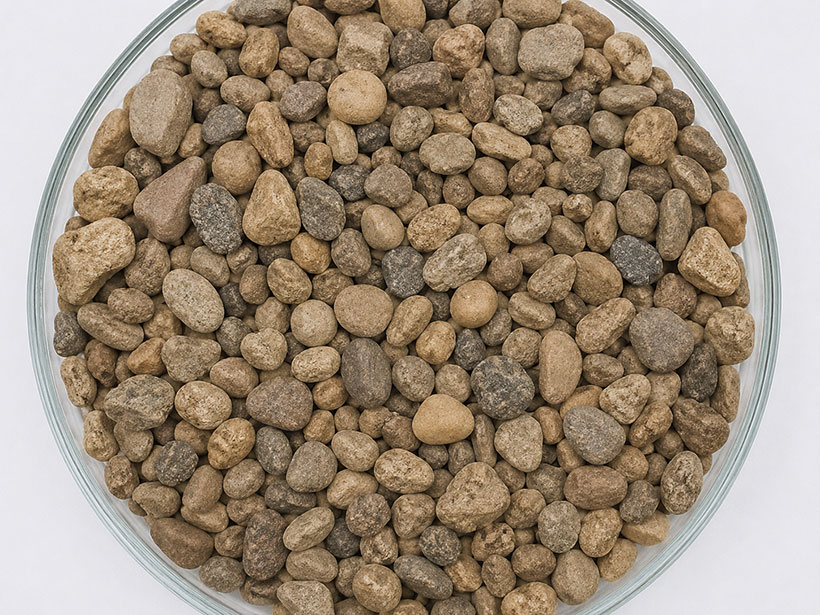

- Гравий фр. 5,0-10,0 мм – средняя фракция для распределения потока и формирования устойчивого дренажного слоя

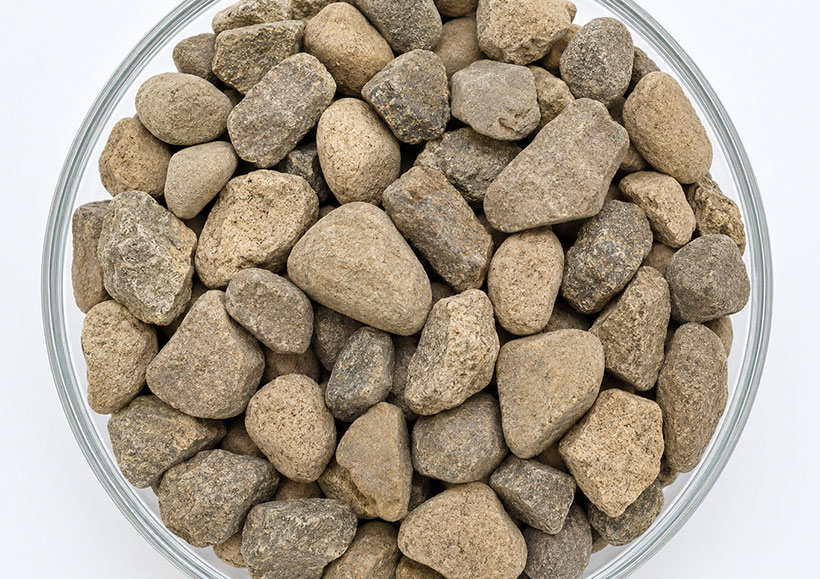

- Гравий фр. 10,0-20,0 мм – крупная фракция для нижних слоёв фильтра и защиты дренажной системы

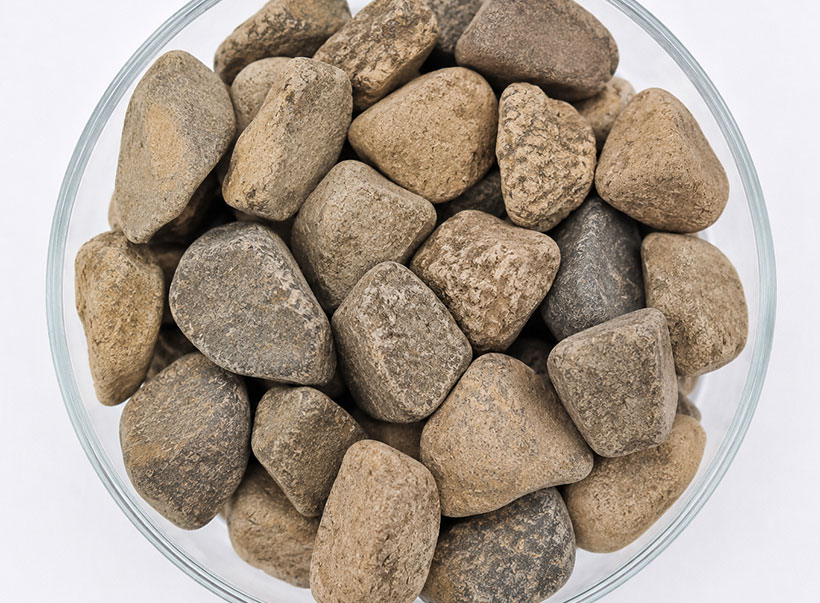

- Гравий фр. 20,0-40,0 мм – самая крупная фракция для массивных дренажных зон и фильтров с высокой пропускной способностью
Зачем нужен гравий в фильтре
Гравий выполняет инженерную функцию внутри фильтра. Он поддерживает слой более мелкой загрузки, помогает равномерно распределять поток воды по сечению фильтра и предотвращает попадание фильтрующего материала в нижний дренаж. Без такого слоя фильтр может работать нестабильно: загрузка проседает, перемешивается, выносится через дренаж или промывается неравномерно.
Особенно важен гравий в многослойных фильтрах, где каждая фракция выполняет свою задачу. Нижний крупный слой пропускает воду и защищает дренаж, средние фракции создают переходную зону, а мелкий гравий удерживает основную рабочую загрузку. Вот такая каменная бюрократия, но без неё фильтр превращается в ведро с надеждой.
Принцип работы поддерживающего слоя
При фильтрации вода проходит через основную загрузку и затем через слои гравия к нижней дренажно-распределительной системе. Гравий не должен создавать избыточное сопротивление потоку, но при этом должен удерживать вышележащие материалы и не давать им проваливаться вниз.
При обратной промывке поток воды идёт в обратном направлении. В этот момент гравийный слой помогает равномерно распределить промывочную воду по площади фильтра, снижает риск образования каналов и поддерживает стабильное взрыхление рабочей загрузки. Если фракции подобраны неправильно, промывка может идти неравномерно, а часть загрязнений останется в фильтре.
Где применяется гравий
Гравий используют в системах промышленной, коммунальной и коммерческой водоподготовки. Он подходит для напорных фильтров, открытых фильтров, фильтров осветления, механической очистки, обезжелезивания, угольной фильтрации и многослойных загрузок.
- напорные фильтры водоподготовки
- безнапорные и открытые фильтры
- механическая очистка воды от взвешенных веществ
- поддерживающие слои под кварцевым песком
- дренажные слои под угольными и антрацитовыми загрузками
- коммунальные и промышленные системы очистки воды
Как подбирают фракцию
Фракцию гравия подбирают по конструкции фильтра, типу дренажной системы, размеру основной загрузки, расходу воды и режиму обратной промывки. Нельзя просто взять “самый красивый камушек”, засыпать и ждать инженерного счастья. Слой должен соответствовать проекту, иначе фильтр может работать с повышенным сопротивлением, выносом загрузки или неравномерной промывкой.
В типовых схемах мелкие фракции располагают выше, ближе к основной фильтрующей загрузке, а более крупные – ниже, ближе к дренажу. Такой переход снижает риск провала мелкого материала и одновременно сохраняет хорошую водопроницаемость нижней части фильтра.
Роль разных фракций
Каждая фракция гравия выполняет свою задачу. Мелкие размеры важны для удержания рабочей загрузки и плавного перехода между слоями. Средние фракции применяют как универсальный поддерживающий материал. Крупные фракции формируют нижнюю дренажную часть фильтра и обеспечивают свободный проход воды.
- 0,8-2,0 мм – мелкий переходный слой под основную загрузку
- 2,0-5,0 мм – поддерживающий слой для большинства фильтрующих систем
- 5,0-10,0 мм – промежуточный дренажный слой с хорошей водопроницаемостью
- 10,0-20,0 мм – нижний слой для распределения потока и защиты дренажа
- 20,0-40,0 мм – крупный дренажный слой для фильтров большого объёма
Сравнение фракций гравия для водоподготовки
Фракции гравия различаются не только размером зерна, но и назначением в многослойной фильтрующей загрузке. Мелкие фракции располагают ближе к фильтрующему материалу, а более крупные используют для формирования поддерживающих и дренажных слоёв.
| Параметр | 0,8–2,0 мм | 2,0–5,0 мм | 5,0–10,0 мм | 10,0–20,0 мм | 20,0–40,0 мм |
|---|---|---|---|---|---|
| Тип слоя | Мелкий переходный | Поддерживающий | Промежуточный дренажный | Нижний дренажный | Крупный дренажный |
| Расположение в фильтре | Непосредственно под основной фильтрующей загрузкой | Между основной загрузкой и средними фракциями | В средней части гравийной подушки | Над нижним дренажным устройством | В нижней части фильтра над распределительной системой |
| Основная функция | Предотвращает просыпание фильтрующей загрузки | Поддерживает фильтрующий материал и обеспечивает плавный переход | Равномерно распределяет нагрузку между слоями | Защищает дренажную систему и улучшает распределение потока | Формирует устойчивый водопроницаемый дренажный слой |
| Когда применяется | Для песчаных, угольных и других мелкозернистых загрузок | В большинстве напорных и безнапорных фильтров | При устройстве многослойной поддерживающей подушки | В фильтрах со средней и большой высотой загрузки | В фильтрах большого диаметра и высокой производительности |
| Основное преимущество | Максимально защищает фильтрующий материал от просыпания | Создаёт устойчивую опору для рабочей загрузки | Обеспечивает плавный переход между соседними слоями | Повышает эффективность работы дренажной системы | Обеспечивает свободный отвод очищенной воды и высокую механическую устойчивость загрузки |
При выборе фракции учитывают конструкцию фильтра, тип основной загрузки и требования производителя оборудования. В большинстве случаев гравий применяют одновременно несколькими последовательными слоями с постепенным увеличением размера зерна сверху вниз.
Что важно при эксплуатации
Перед загрузкой гравий обычно промывают от пыли и мелких частиц, если это предусмотрено регламентом эксплуатации. Наличие избыточной пыли может ухудшить качество воды после запуска фильтра и увеличить мутность на начальном этапе работы.
Во время эксплуатации важно контролировать перепад давления, качество фильтрата и эффективность обратной промывки. Сам гравий обычно служит дольше активных фильтрующих материалов, но при сильном загрязнении, заиливании или разрушении слоёв его также проверяют, промывают или заменяют в рамках обслуживания фильтра.
Преимущества применения
Гравийная загрузка делает работу фильтра более стабильной и предсказуемой. Она помогает распределять поток воды, удерживать рабочий материал и снижать риск выноса загрузки через дренажную систему. Это не самый эффектный товар в каталоге, зато без него половина фильтров начинает вести себя как мешок с сюрпризами.
- поддерживает основную фильтрующую загрузку
- защищает нижнюю дренажную систему фильтра
- обеспечивает равномерное распределение потока воды
- улучшает условия обратной промывки
- снижает риск выноса мелких фильтрующих материалов
- позволяет собирать многослойные схемы водоподготовки
Фасовка и поставка
Гравий для водоподготовки поставляется в мешках и биг-бегах. При расчёте количества учитывают диаметр фильтра, высоту каждого слоя, фракционный состав, конструкцию дренажа и требования проекта. Для точного подбора желательно учитывать не только массу материала, но и рабочий объём слоя внутри фильтра.
